GEO LISTRIK


Penggunaan geolistrik pertama kali dilakukan oleh Conrad Schlumberger pada tahun 1912. Geolistrik merupakan salah satu metoda geofisika untuk mengetahui perubahan tahanan jenis lapisan batuan di bawah permukaan tanah dengan cara mengalirkan arus listrik DC (‘Direct Current’) yang mempunyai tegangan tinggi ke dalam tanah. Injeksi arus listrik ini menggunakan 2 buah ‘Elektroda Arus’ A dan B yang ditancapkan ke dalam tanah dengan jarak tertentu. Semakin panjang jarak elektroda AB akan menyebabkan aliran arus listrik bisa menembus lapisan batuan lebih dalam.
Dengan adanya aliran arus listrik tersebut maka akan menimbulkan tegangan listrik di dalam tanah. Tegangan listrik yang terjadi di permukaan tanah diukur dengan  penggunakan multimeter yang terhubung melalui 2 buah ‘Elektroda Tegangan’ M dan N yang jaraknya lebih pendek dari pada jarak elektroda AB. Bila posisi jarak elektroda AB diubah menjadi lebih besar maka tegangan listrik yang terjadi pada elektroda MN ikut berubah sesuai dengan informasi jenis batuan yang ikut terinjeksi arus listrik pada kedalaman yang lebih besar.
Dengan asumsi bahwa kedalaman lapisan batuan yang bisa ditembus oleh arus listrik ini sama dengan separuh dari jarak AB yang biasa disebut AB/2 (bila digunakan arus listrik DC murni), maka diperkirakan pengaruh dari injeksi aliran arus listrik ini berbentuk setengah bola dengan jari-jari AB/2.
Cara Kerja Metode Geolistrik

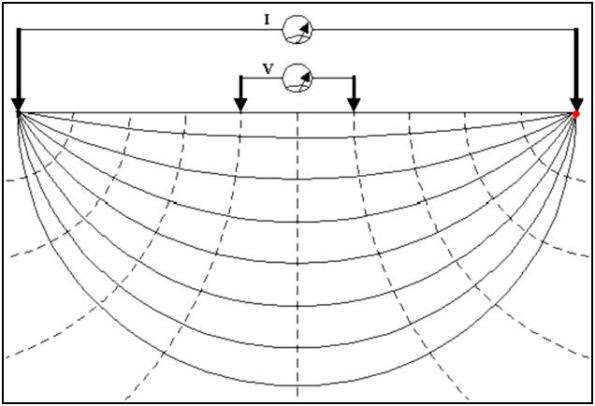

Umumnya metoda geolistrik yang sering digunakan adalah yang menggunakan 4 buah elektroda yang terletak dalamsatu garis lurus serta simetris terhadap titik tengah, yaitu 2 buah elektroda arus (AB) di bagian luar dan 2 buah elektroda ntegangan (MN) di bagian dalam.
Kombinasi dari jarak AB/2, jarak MN/2, besarnya arus listrik yang dialirkan serta tegangan listrik yang terjadi akan didapat suatu harga tahanan jenis semu (‘Apparent Resistivity’). Disebut tahanan jenis semu karena tahanan jenis yang terhitung tersebut merupakan gabungan dari banyak lapisan batuan di bawah permukaan yang dilalui arus listrik.
Bila satu set hasil pengukuran tahanan jenis semu dari jarak AB terpendek sampai yang terpanjang tersebut digambarkan pada grafik logaritma ganda dengan jarak AB/2 sebagai sumbu-X dan tahanan jenis semu sebagai sumbu Y, maka akan didapat suatu bentuk kurva data geolistrik. Dari kurva data tersebut bisa dihitung dan diduga sifat lapisan batuan di bawah permukaan.
